、產品介紹

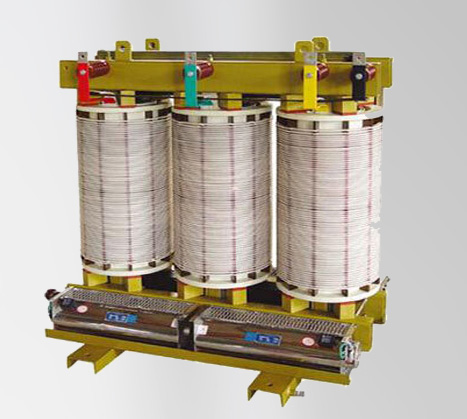

　　1、SG(B)型H級絕緣干式電力變壓器采用C級絕緣材料NOMEX芳香聚酰胺絕緣紙研制開發出新一代H級絕緣敞開通風式(OVDT)干式變壓器。該產品具有安全、難燃、阻燃、無毒、自熄、防火、抗輻射、耐潮濕等特點，在高溫明火燃燒下，SGB10變壓器幾乎無任何煙霧產生。H級變壓器是新一代的綠色環保產品。
　　2、SG(B)型H級絕緣干式電力變壓器承受熱沖擊能力和過載能力大，難燃，防火性能高，低損耗，局部放電量小，噪聲低，不產生有害氣體，不污染環境，對濕度不敏感，體積小，不開裂，維護簡便。
　　3、精心設計的線圈結構及真空壓力浸漬處理工藝使SG(B)變壓器局部放電極其微小 小于或等于5pc,并且在整個使用過程中，無任何龜裂現象，無絕緣水平下降現象。高壓采用連續式繞組、低壓箔繞，采用真空壓力浸漆及高溫固化處理并采用高強度二苯醚材料或陶瓷支撐，具有很好的絕緣性能和抗突發短路能力。絕緣層極薄且均勻，短時過負荷 能力極強，無需強制冷卻，可120%長期過負荷 ，140%過負荷 3小時。由于這種絕緣材料不老化且有彈性，因此在±50℃條件下可產即加滿載。變壓器絕緣耐熱等級為H級（180℃）。

二、主要技術參數

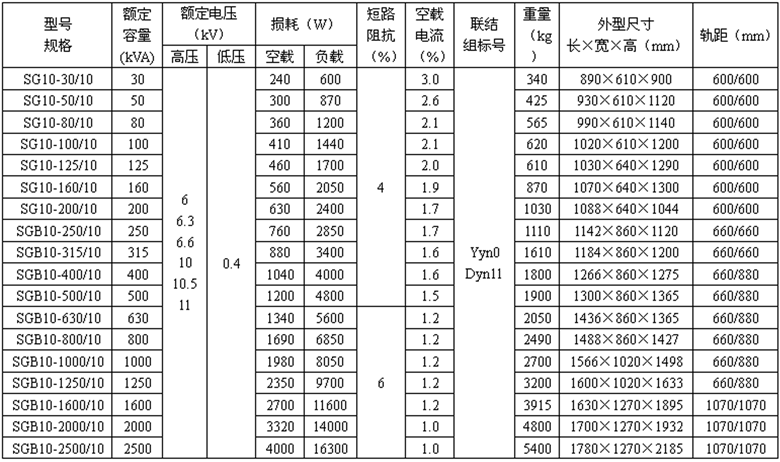

10kV級SG(B)10系列H級絕緣干式電力變壓器

注：以上技術參數斜線前負載值為Dyn11聯結組別，后為Yyn0聯結組別。
注：因產品不斷升級改進，以上數據僅供參考，本公司保留升級和更改的權力，若需最新尺寸，請及時與本公司聯系。

三、技術規范
　　1.電壓等級：10～35kV
　　2.容量范圍：20～3150kVA
　　3.調壓方式：無勵磁調壓
　　4.頻　　率：50Hz或60Hz
　　5.分接范圍：±2×2.5%或±5%
　　6.聯結組別：Yyn0、Dyn11
　　7.冷卻方式：AN或AF
　　8.短路阻抗：見技術參數
　　9.絕緣等級：H級
　　10.絕緣水平：10kV級工作耐壓35/3kV　沖擊耐壓75kV　35kV級工作耐壓70kV　沖擊耐壓170kV
　　11.防護等級：戶內：IP00、IP20　戶外：IP23

四、執行標準
　　國家標準GB6450《干式電力變壓器》
　　國家標準GB10228《干式電力變壓器技術參數和要求》
　　國際電力委員會IEC60076-11《干式電力變壓器》
　　德國工業標準DIN42532《樹脂澆注干式電力變壓器》
　　機械行業標準JB/T3837《變壓器類產品型號編制方法》
　　機械行業標準JB/T10088《6-220kV級變壓器聲級》
