一、產品介紹

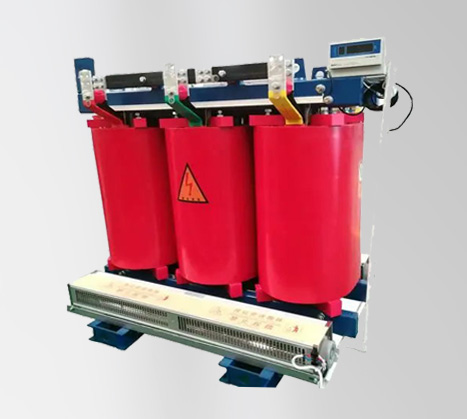

　　SC(B)型環氧樹脂澆注干式變壓器采用先進的技術，優質的原材料、嚴格的工藝、完善的檢測手段，使產品具有如下特點：
　　1.線圈采用玻璃絲纖維包繞增強，真空狀態下采用帶填料環氧樹脂澆注，線圈機械性能好，無龜裂，內部無氣泡，局部放電量小，可靠性高，使用壽命長；
　　2.鐵心采用高導磁優質晶粒取向冷軋硅鋼片，疊積采用45度全斜接縫，四級步進方式，有效地改善了鐵心轉角處的磁通分布，使變壓器的空載損耗進一步下降，噪音水平大大降低；
　　3.防潮性能好：由于高低壓線圈采用高溫澆注結構，線圈不吸潮，并且鐵心夾件經過防蝕處理，可在高濕度和惡劣環境下運行；
　　4.環保性能好：不污染環境，樹脂在高溫狀態下，不會產生有毒有害氣體，低損耗，低噪音；
　　5.可靠性能高：阻燃、防暴，繞制線圈使用的玻璃絲纖維等絕緣材料具有自熄火性，不會因短路產生電弧引起火災，具有優良的抗短路、抗雷電沖擊能力；
　　6.薄絕緣結構，內部預埋氣道，增強散熱性能，短路過載能力強；
　　7.體積小、重量輕、安裝方便、免維護、綜合運行成本低；
　　8.外殼可根據客戶要求選用普通鋼板噴塑，不銹鋼板，鋁合金磨花板等材料制作。
　　產品廣泛應用于電廠、電站、礦井、油田、地鐵、鐵路牽引、機場、隧道、風電廠、核電站、化工廠、船舶碼頭、工礦企業、學校、醫院、商業中心、高層建筑等電力和配電系統中。

二、主要技術參數

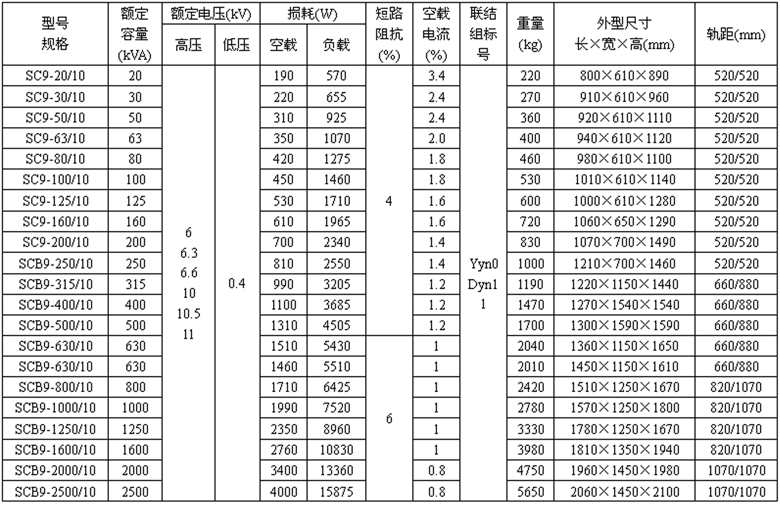

10kV級SC(B)9系列干式電力變壓器

注：因產品不斷升級改進，以上數據僅供參考，本公司保留升級和更改的權力，若需最新尺寸，請及時與本公司聯系。

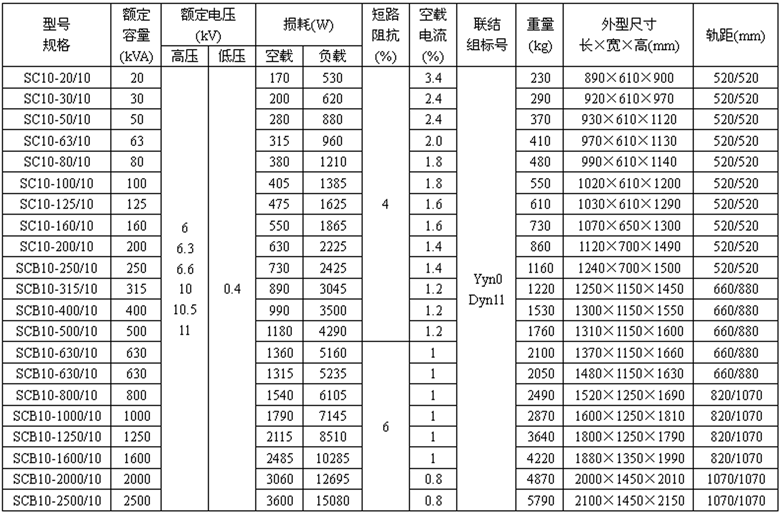

10kV級SC(B)10系列干式電力變壓器

注：因產品不斷升級改進，以上數據僅供參考，本公司保留升級和更改的權力，若需最新尺寸，請及時與本公司聯系。

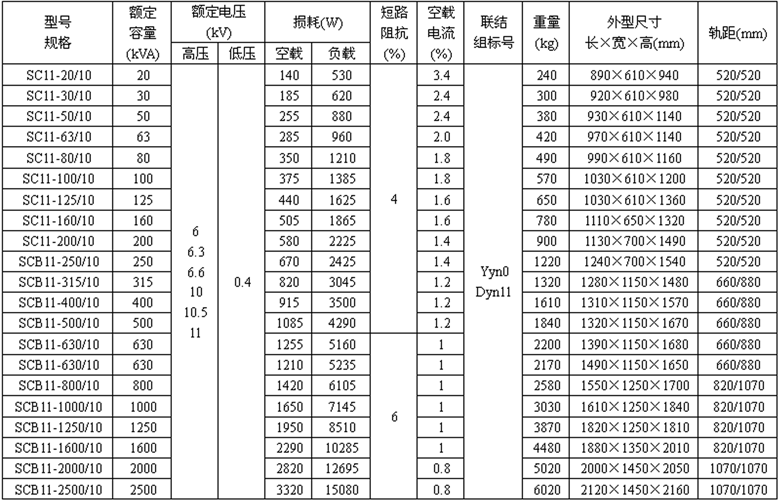

10kV級SC(B)11系列干式電力變壓器

注：因產品不斷升級改進，以上數據僅供參考，本公司保留升級和更改的權力，若需最新尺寸，請及時與本公司聯系。

三、運行條件
　　1.環境溫度：溫度最高40℃，最低溫度－5℃(適用于戶內式變壓器)，否則按GB1094.11-2007和有關規定進行適當調整。
　　2.環境條件：無有害的煙霧和蒸汽，無過量的腐蝕性塵埃、水蒸氣、鹽霧、無嚴重潮濕、滴水。
　　3.海拔高度：≤1000m，否則按有關規定適當調整。
　　4.絕緣等級：F級，溫度極限155℃。
　　5.電源波形及頻率：三項電源電壓近似對稱，電源波形近似為正弦波，頻率為50或60Hz。

四、技術規范
　　1.電壓等級：10～35kV
　　2.容量范圍：20～3150kVA
　　3.調壓方式：無勵磁調壓
　　4.頻    率：50Hz或60Hz
　　5.分接范圍：±2×2.5%或±5%
　　6.聯結組別：Yyn0、Dyn11
　　7.冷卻方式：AN或AF
　　8.短路阻抗：見技術參數
　　9.絕緣等級：F級
　　10.最高溫升：100K
　　11.絕緣水平：10kV級工作耐壓35/3kV 沖擊耐壓75kV
　　　　　　　　 35kV級工作耐壓70kV   沖擊耐壓170kV
　　12.防護等級：戶內：IP00、IP20
　　　　　　　　 戶外：IP23

五、執行標準
　　國家標準GB6450《干式電力變壓器》
　　國家標準GB10228《干式電力變壓器技術參數和要求》
　　國際電力委員會IEC60076-11《干式電力變壓器》
　　德國工業標準DIN42532《樹脂澆注干式電力變壓器》
　　機械行業標準JB/T3837《變壓器類產品型號編制方法》
　　機械行業標準JB/T10088《6-220kV級變壓器聲級》
